Маркировка электрических контактов

термоиндикаторными ФРС   композициями «ГолдТар»

как профилактика аварийных ситуаций в энергетике





По данным ВНИИПО, 50% возгорания на промышленных предприятиях и в жилищном фонде происходит из-за неисправности электроустановок, при этом 50% пожаров электрооборудования обусловлено авариями электрических контактов (например, окисление контактов на воздухе приводит к их нагреву, который ускоряет окисление и т.д.).

При этом в электрическом хозяйстве нашей страны сохраняется  парадоксальная ситуация: потребители электроэнергии (электрооборудования) в целом заинтересованы в безаварийной работе и при этом доверяют гарантиям изготовителей и монтажников, которые стараются уйти от ответственности за свой брак,  допущенный при сборке и монтаже. Монтажники ссылаются на дефект оборудования, а  изготовители  на монтажников. Эксплуатационник вообще ни за что не отвечает: ну сгорит трансформатор, останется район без света – приедет МЧС,  выделят деньги на новое оборудование.

            А причина большинства ЧП с электрооборудованием это плохие электрические контакты по халатности изготовителей, монтажников или обычное окисление контактов, со временем приводящее к их нагреву.

            Как реально на практике определить аномальный нагрев  контактов и вовремя предотвратить пожар или отказ оборудования?

В соответствии с ГОСТ 10434 «Соединения контактные электрические. Классификация. Общие технические требования» и ГОСТ 17441 «Соединения контактные электрические. Приемка и методы испытаний» диагностика контактных соединений осуществляется на основе измерения их электрического сопротивления, либо путем определения температуры нагрева соединения.

Эффективным методом диагностики состояния контактных соединений является комплексный визуальный контроль температуры с помощью различных термоиндикаторов (карандашей, красок, самоклеющихся пленок и наклеек) и  вспомогательных приборов («тепловизоры», ИК-термометры).

Нами предлагается осуществлять визуальный контроль аномального нагрева контактных соединений с помощью разработанной нами термоиндикаторной ФРС композиции, представляющей собой смесь электроизоляционного ФРС лака и специального термочувствительного пигмента. Выпускается в пластиковых баночках по 100 г. Цена баночки 300 рублей. Этого количества достаточно для маркировки не менее 100 контактов. Маркировка одного контакта составит не более 3 рублей.

Покрытие на основе базовой реверсивной композиции при комнатной температуре на воздухе имеет розовый цвет, при нагревании до 45 градусов приобретает сиреневый цвет, при 65 становится голубым, при 85 синим и при 110 темно-синим. Количество циклов реверсивности нашей окраски составляет более 1000 раз при нагреве до 300оС. Белый исходный цвет маркировки, при нагревании до 65 и 90оС соответственно изменяется на синий цвет (марки ТИО 65, ТИО 90).

Доступная цена,  высокое качество и длительный срок эксплуатации делают нашу отечественную композицию достаточно конкурентно-способной в области маркировки электрических контактов.

Имеются другие марки термоиндикаторной ФРС композиции с необратимым (ТИН) изменением окраски при нагреве от 40 до 450оС:

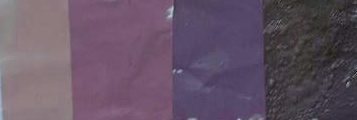

      20оС        70±5оС               95±5оС         200±10оС



На фотографиях показаны необратимые изменения окраски покрытия на основе термоиндикаторной ФРС композиции (марка ТИН 70-95) при соответствующих температурах.
